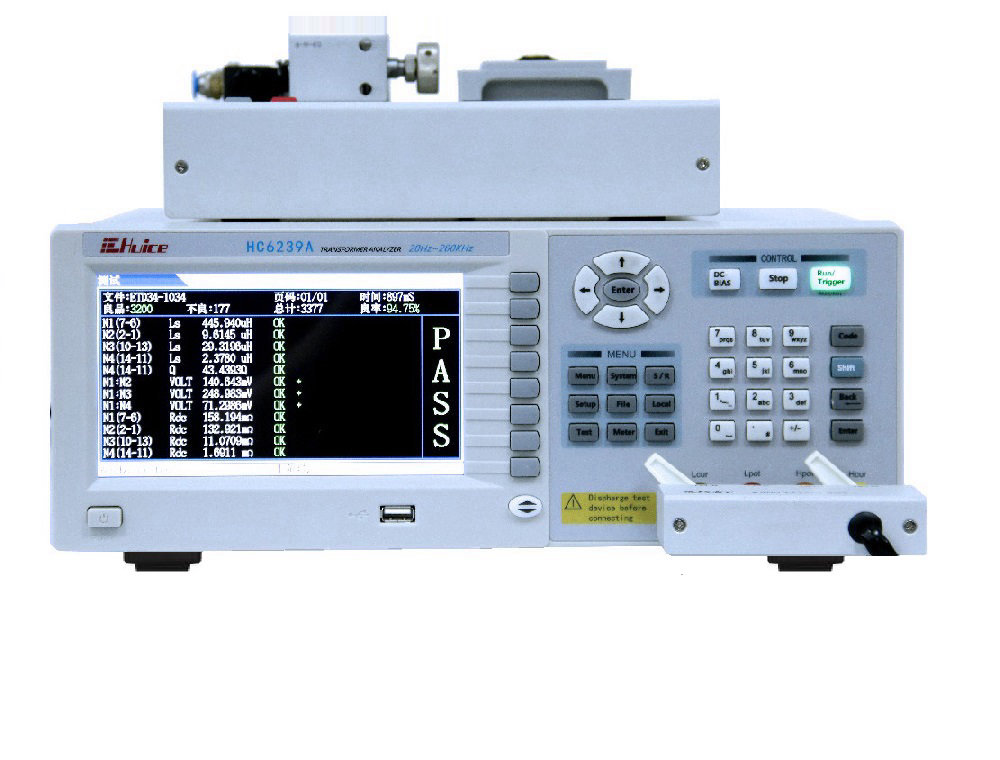

HC6239变压器综合测试仪
- 量测频率 10Hz-1MHz
- 提供20組测量通道
- 內建Meter测量模式
- 支持Meter模式 (显示4组参數)
- 基本浊量精度±0.1%
- 开路/短路校正功能
- RS-232、Handler、USB 、GPIB
- 通过USB可存取设定档案200个
- 存储测试数据
规格 Specification | |||
参数 Parameters（AC） | L.C.Z.R.X.Y.G.D.Q.θ.B. | ||
参数 Parameters（DC） | RDC | ||
激励信号Excitation signal | AC.DC | ||
交流电压 AC Voltage | 10mVrms～2Vrms（精度 Accuracy：0.1% at 1KHz ） | ||
频率 Frequency | 20Hz～200K/500K/1M(选配)（精度 Accuracy：0.05%） | ||
温度测量（选配） | |||
温度 | 33：±0.5℃± | ||
测量Measure | |||
DCR | 0.1mΩ-99.99MΩ | ||
L | 1nH-999.99KH | ||
C | 0.001pF-999.99mF | ||
|Z|.R.X | 0.1mΩ-99.99MΩ | ||
θ | -90.000°～ +90.000° | ||
|Y|.G.B. | 10nS ～ 1000S | ||
采样速度Measure Speed | |||
多种内阻测量模式 | MAX 最快速 | AC | DC |
FAST 快速 | 30mS | 15mS | |
MED 中速 | 40mS | 22mS | |
SLOW 慢速 | 50mS | 27mS | |
30Ω(输出电压最大1.5V)，50Ω，100Ω | 70mS | 50mS | |
等效电路模式 Resonance Mode | 串联 Series.并联Parallel | ||
触发方式 Trigger Mode | 外部信号External Signal | ||
基本精密度 Basic Accuracy | 0.1% at 1KHz | ||
其它 Other | |||
输入电源 Line Input | 220V±10%，50HZ，Fuse 2A | ||
功耗 Power Consumption | 20VA | ||
工作环境 Working Environment | 温度 Temperature: 0℃-40℃，湿度Humidify: ≤80% | ||
尺寸（W*H*D）Dimension（W*H*D） | 360mm*135mm*330mm | ||
重量 Wight | 6.2KG（主机）+2.3 KG（治具盒） | ||
通信方式 Communication Type | RS232（标配）&GPIB(选配) & USB（选配） | ||
远程控制信号Remote Signal | TESTING.PASS.FAIL | ||
