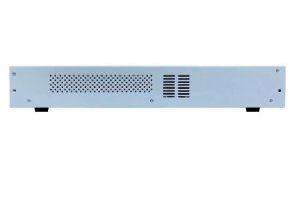

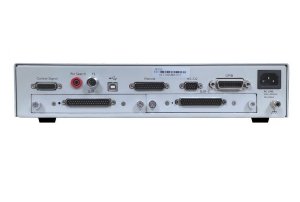

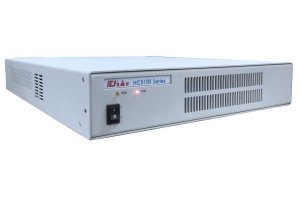

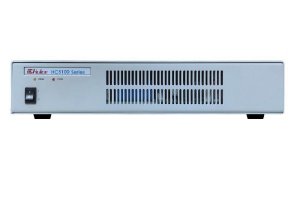

HC5100S多通道综合元件测试机
- 最大支持48模产品测试；
- 最大72通道；
- 模块化设计，可扩展18通道、36通道或者FUNC卡，可扩展性强；
- 图形化系统软件，测试程序编写、测试数保存方便；
- 测试结果可转成Excel 格式，或上传至服务器；
- 用户账户权限管理；
- 极小阻抗测试、电容测试、容抗测试；
- 极小电感测试、相位角测试、电导、电纳、导纳测试；
- 极小直流电阻测试；
- TVS测试、二极管测试；
- 半导体I/V曲线；
- 元件频率特性曲线；
- 开短路测试；
- 元件网络学习功能；
- 特殊产品定制化服务；
规格Specification | |||
参数 Parameters（AC） | L.C.Z.R.X.Y.G.D.Q.θ.B. | ||
参数 Parameters（DC） | RDC.CC.CV.OS | ||
激励信号Excitation signal | AC.DC（CC.CV） | ||
交流电压 AC Voltage | 10mVrms～2Vrms（精度 Accuracy：5%） | ||
频率 Frequency | 20Hz～3MHz（精度 Accuracy：0.05%） | ||
直流恒压 CV | 0.3～40V（选件） | ||
精度 Accuracy： | 0.1%Rd±0.1%FS | ||
直流恒流 CC | 100uA～100mA/1nA～100mA（选件） | ||
精度 Accuracy： | 0.1%Rd±0.1%FS | ||
测量Measure | |||
DCR | 0.1mΩ-99.99MΩ | ||
L | 1nH-999.99H | ||
C | 0.001pF-999.99mF | ||
|Z|.R.X | 0.1mΩ-99.99MΩ | ||
θ | -90.000°～ +90.000° | ||
|Y|.G.B. | 10nS ～ 1000S | ||
采样速度Measure Speed | AC | DC | |
MAX 最快速 | 30mS | 15mS | |
FAST 快速 | 40mS | 22mS | |
MED 中速 | 50mS | 27mS | |
SLOW 慢速 | 70mS | 50mS | |
多种内阻测量模式 | 30Ω(输出电压最大1.5V)，50Ω，100Ω | ||
等效电路模式 Resonance Mode | 串联 Series.并联Parallel | ||
触发方式 Trigger Mode | 外部信号External Signal | ||
其它 Other | |||
输入电源 Line Input | 220V±10%，50HZ，Fuse 2A | ||
功耗 Power Consumption | 40VA | ||
工作环境 Working Environment | 温度 Temperature: 0℃-40℃，湿度 Humidify: ≤80% | ||
尺寸（W*H*D）Dimension（W*H*D） | 360mm*78mm*460mm | ||
重量 Wight | 10KG | ||
通信方式 Communication Type | GPIB(选配) & RS232（标配） & USB（标配） | ||
远程控制信号Remote Signal(左右边) | TESTING.PASS.FAIL | ||
